Указатель низкого напряжения УНН П 12-380, РБ

Указатель напряжения УНН1 предназначен для определения наличия или отсутствия напряжения от 12 до 380 В, постоянного и переменного тока.

Указатель имеет световую и звуковую индикацию, режим прозвонки, определяет полярность постоянного и фазу переменного напряжения. Указатель работает при непосредственном прикосновении к токоведущим частям контактами-наконечниками.

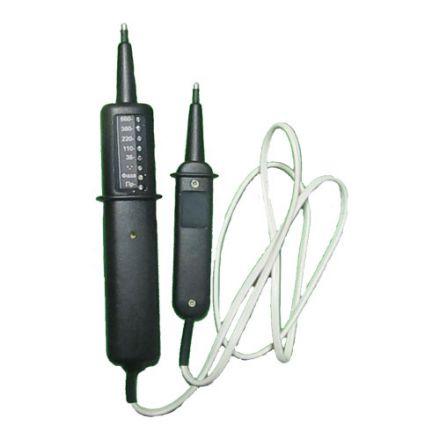

Указатель напряжения имеет двухполюсное исполнение и состоит из двух пластмассовых корпусов с контактами-наконечниками. В одном корпусе расположены элементы электрической схемы, другой выполнен в виде щупа.
Корпуса указателя напряжения соединяются между собой гибким проводом с усиленной изоляцией и имеют упоры со стороны контактов-наконечников, которые вставлены в пластикатные трубки, обеспечивающие защиту от напряжения до 1000 В.
Определение наличия напряжения производится путем касания контактами-наконечниками токоведущих частей. При этом загораются оба светодиода при переменном напряжении, либо один из светодиодов при контроле постоянного напряжения.
Для определения фазного провода необходимо наконечником корпуса коснуться исследуемой токоведущей части и пальцем коснуться контакта на корпусе.

Если токоведущая часть оказалась фазой должен загораться светодиод (F). Светодиод R одновременно со звуковым сигналом используется для прозвонки электрических цепей.

Технические данные:

1. Диапазон напряжений, определяемых указателем – от 12 до 380 В.
2. Величина тока при максимальном значении напряжения не более 10 мА.
3. Длина гибкого соединительного провода указателя, не менее 1,1 м.
4. Длина неизолированной части контактов-наконечников, не более 0,007 м.
5. Время индикации максимально допустимого контролируемого напряжения не более 1-й мин.
6. Габаритные размеры указателя, мм, не более:

• корпуса: 160х30 мм
• щупа: 155х26 мм

1. Масса прибора не более 0,100 кг
