Измерение сопротивления заземляющих устройств

   ЦЕЛЬ ИЗМЕРЕНИЯ: измерить сопротивление растеканию тока заземляющих устройств, предназначенных для защиты людей от поражения электрическим током при повреждении изоляции и защиты оборудования в случае возникновения аварийных режимов, с целью проверки на соответствие их требованиям нормативных документов.

     Сопротивлением заземляющего устройства называется отношение напряжения на заземляющем устройстве к току, стекающему с заземлителя в землю. Для измерения сопротивления заземляющего устройства через это устройство необходимо пропустить электрический ток.



 Защитное заземление представляет собой устройство, которое соединяет нетоковедущие части оборудования, в нормальном состоянии не находящиеся под напряжением, с землей. Его назначением является предупреждение опасности поражения человека электрическим током. Принцип действия защитного заземления состоит в снижении величины тока, который проходит через организм человека за счет большей проводимости заземления — то есть ток пойдет по пути наименьшего сопротивления. При этом для нормальной работоспособности и профилактики безопасности труда электрооборудование нуждается в регулярной проверке сопротивления заземления. По ее результатам составляется протокол измерения сопротивления заземляющего устройства.

 Для заземления промышленных электроустановок, в первую очередь используют естественные заземлители.

 Для получения наиболее достоверных данных измерения следует проводить в периоды наибольшего удельного сопротивления грунта (в период наибольшего высыхания грунта).

Подробней о процессе наших измерений

Этапы:

• Визуальный осмотр. Специалист проверяет целостность ЗУ, проводит осмотр контура заземления, соединения элементов;
• Проверка надежности болтовых соединений. Она определяется простукиванием. Электрооборудование при этом можно не отключать. Проверка соответствия сечений, правильность соединения проверяется, как правило, только на новом ЗУ;

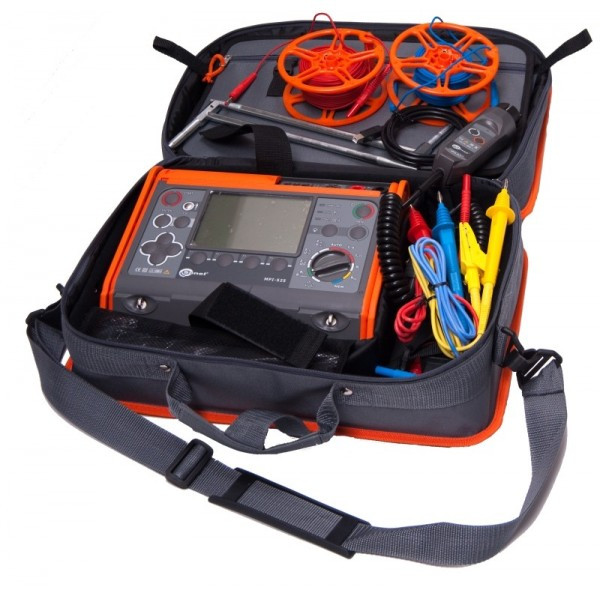

• Замеры. Процесс измерений осуществляется так: в землю помещают вспомогательное ЗУ. Затем его соединяют с прибором, который фиксирует показатели сопротивления при помощи провода;
• Оформление протоколов, заверенного технического отчета и паспорта на заземляющее устройство.
